PROJETS SolidWorks

Sur cette page se trouvent mes premiers projets CAO ainsi que quelques pièces réalisées pour la société RPI.

Ici pas de droits d'auteur toutes les pièces sont dans le domaine public. La seule valeur ajoutée est la modélisation 3D.

Pour les projets Solid works, vous pourrez voir des photos bien sûr mais je mets également à disposition les fichiers e-drawing pour consultation. Vous pourrez donc manipuler tout ça, faire des éclatés et visionner les vidéos préparées rien que pour vous!

Ma Chambre!

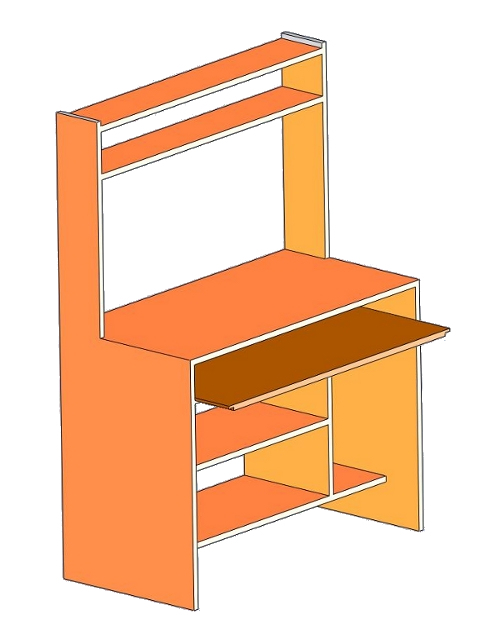

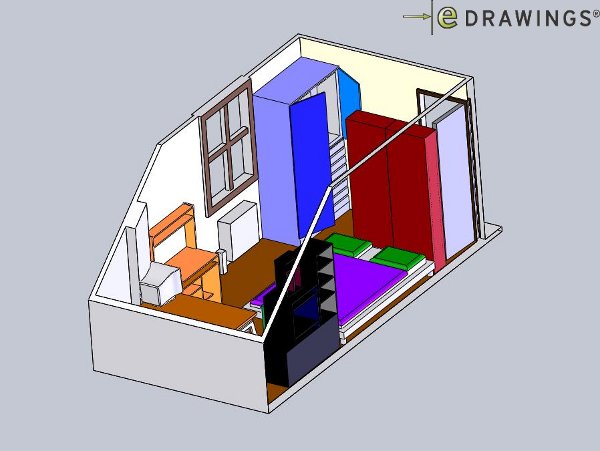

Et oui vous avez bien lu !... C'est ma chambre que j'ai modélisée en 3D. Avant d'emménager, des travaux devaient être faits dans la maison. En attendant, je pouvais donc prendre les mesures et modéliser le tout. J'ai également modélisé tous mes meubles ce qui m'a permis de simuler différentes dispositions. Même si le principal bénéfice était de pratiquer cela m'a tout de même permis de savoir avant où je mettrai mes meubles en étant sûr que ca rentrerait. A l'école, de temps en temps, j'essayais d'autres configurations mais celle que vous voyez là est toujours d'actualité.

Réglage de valves

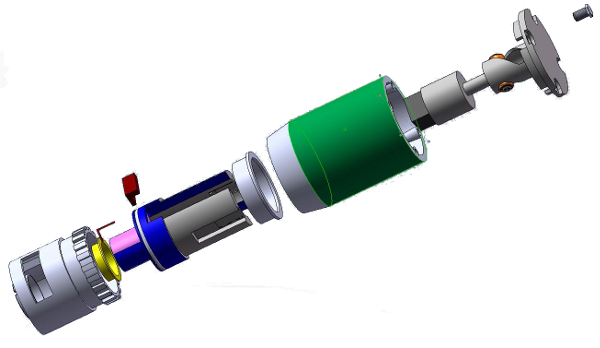

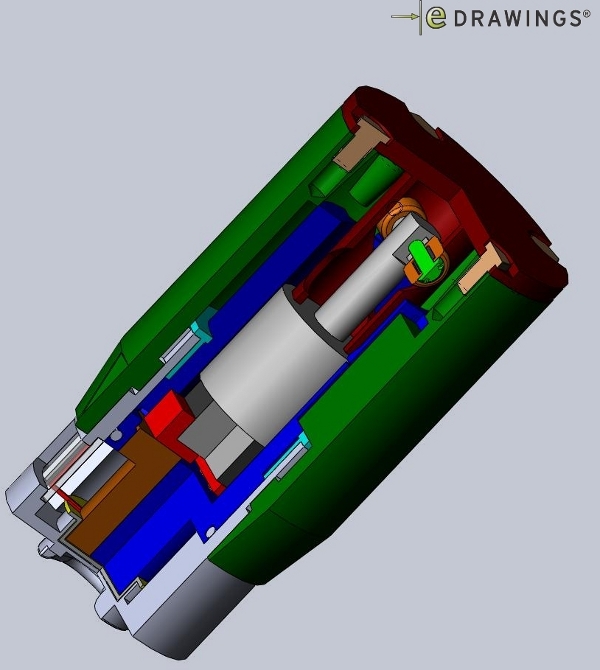

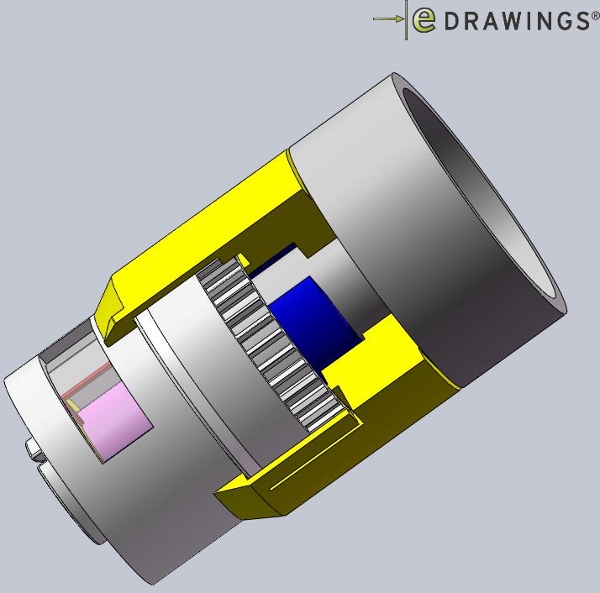

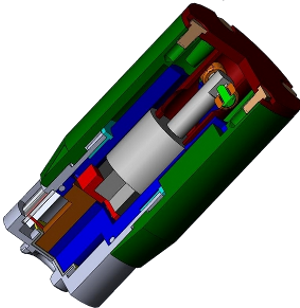

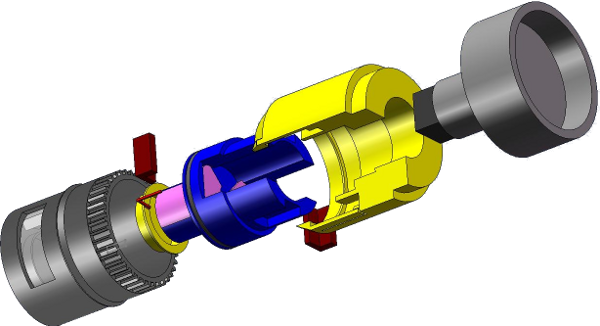

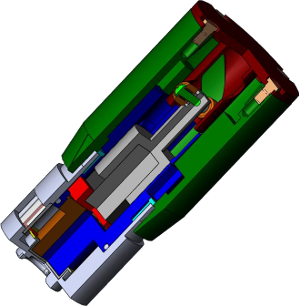

Ce projet a été réalisé pour l'ENSMM qui avait un partenariat avec une entreprise dans le biomédical. Le but du projet était de réaliser un système permettant de régler une valve sous cutanée destinée à réguler le débit du liquide ancéphalorachidien (en gros c'est dans la tête entre le crane est la peau). Cet appareil avait deux fonctions : visualiser le réglage de la valve et être capable de le modifier. Voici donc la solution apporté par notre équipe. Etant le seul de l'équipe de formation PT, j'ai eu la charge de la conception et quasiment de toute la modélisation. Voici donc le résultat.

Distributeur
C'est un distributeur double effet pour machine agricole. Je l'ai modélisé pour société RPI HORTY à l'aide de l'original. Je me souviens avoir eu beaucoup de mal à prendre les mesures à l'intérieur du bâti. Il n'y a pas grand chose d'autre à dire, je ne connaissais pas sa fonction (ce qu'il commandait) mais apparemment il avait trois positions : une stable, une en poussant et une en tirant.

Divers
Voici enfin d'autres pièces réalisées sous solidworks pour la société RPI HORTY que j'ai modélisées avec les originaux. On retrouve une chaine, un manchon de commande un équilibreur. Tout n'y est pas évidemment mais ce sont les plus intéressantes.
