PROJETS CATIA

Le plus gros des travaux que j'ai effectués en C.A.O. ont étés réalisés sous Catia V5. Je vous présente ici les deux projets concernés:

Murs oscature bois:
Ce premier projet à été réalisé dans le cadre de mon cursus scolaire. Pour le dernier semestre nous devions réaliser un projet en équipe sur le thème "mécanique environnement". Nous avons donc choisi la conception de murs à ossature bois, fabriqués en atelier et assemblés sur site, pour maisons passives ou à faibles dépenses énergétiques. L'une des contraintes principales était d'utiliser uniquement des matériaux "écologiques". L'objectif était de réaliser un mur sans pont thermique entre la paroi extérieur et intérieur du mur. Pour ce projet nous avons réalisé trois concepts différents avec calculs de la résistance au vent et simulations thermiques d'une maison simple utilisant ces murs.

Emppileur de diaphragme:
Ce projet a été réalisé au cours de mon stage au service méthodes presse à Valeo Amiens. Pour les besoins du stage, j'ai recrée sous Catia V5 une machine utilisée en production. Pour réaliser cet empileur, je n'ai eu d'autre choix que de mesurer moi même sur site l'empileur lui même. Une fois ce travail réalisé, je pouvais étudier les modifications, les dessiner et enfin faire les plans pour passer les commandes. Là encore pour des raisons de secret professionnel je ne montre que les images présentes dans mon rapport de stage (non confidentiel), mais cela donne une idée du travail effectué.

MURS OSCATURE BOIS

Voici pour cette première image le mur tel qu'il est concu avec un isolant qui vient remplir toutes les parties vides.

Eclaté du mur

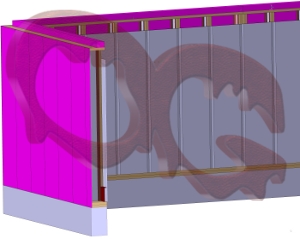

Pour cette seconde photo, vous avez un aperçu de ce que cela donne une fois assemblé. Avec Catia, nous avions défini des paramètres afin qu'il nous donne directement les dimensions des éléments et leurs nombre en fonction de la longueur du mur recherché.

Mur en coin

Enfin ici, on retrouve le premier étage assemblé d'une maison basique et l'assemblage du second étage sur le premier. Cette maison a été créée pour réaliser les études thermiques.

Assemblage maison

Voici également une partie de nos calculs pour vérifier la résistance au vent du mur. Pour la petite histoire, nous avions réalisé les calculs analytiques comme vous pouvez le voir mais nous avions aussi décidé de réaliser les calculs à l'aide des éléments finis de Catia. Les résultats étaient nettement différents (rapport de 1 sur 3). Le problème était que selon l'un des calculs le mur tenait et selon l'autre non! Finalement nous avons compris que le maillage pourtant très régulier n'était pas assez fin. Pour le calcul d'une poutre, nous avons dû réaliser un calcul de près de 20 min pour avoir un résultat équivalent au millimètre près au résultat analytique.

Calculs

EMPILEUR

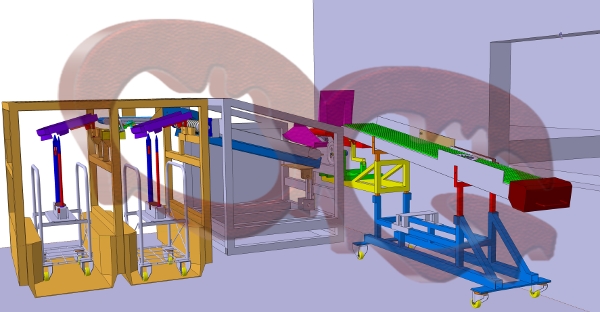

Voici l'empileur. Le but de cette machine est d'acheminer les diaphragmes qui viennent de la presse (à droite) jusqu'aux chandelles des chariots à gauche. Sur cette image, on peut voir certaines des modifications apportées.

Empileur

Afin de valider mes modifications mais également de bien identifier les problèmes, j'ai été amené à modéliser également les chariots. Là encore pas de plan! Toujours avec mon mètre voici donc un chariot.

Chariot

Voici une petite vue pour voir le souci du détail.

Détail

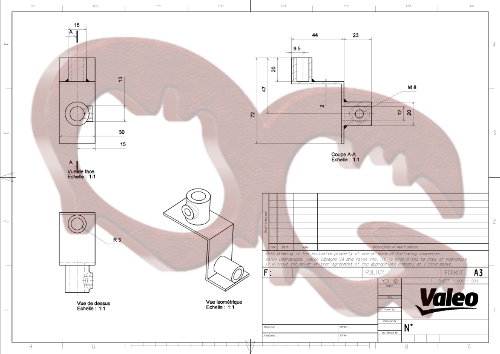

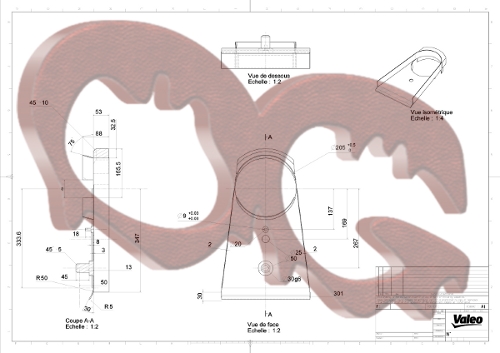

Bien sûr après s'être bien amusé sur Catia, il fallait les vraies pièces! Alors voila deux mises en plans réalisées pour les fournisseurs.

Eclaté du mur
